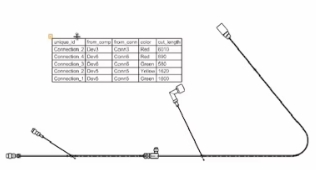

NX 可随时为线束制造创建信息，从而缩短生产时间。自动创建线束的展平模型，其中包括电气智能和大量详细信息，例如扎带、夹子和索环，以及连接器的相对位置。

制造商可以使用展平模型作为 3D 夹具设计的参考，也可以轻松创建精确的成形板图纸。

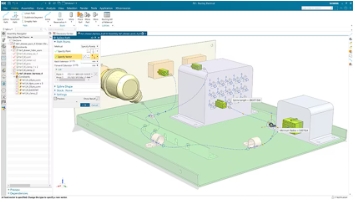

利用 NX 布线和线束设计，因为它使用逻辑设计原理图中的连接和组件信息。您可以从 ECAD 系统快速导入电线和连接数据的网表，并使用向导式界面来创建和修改连接。

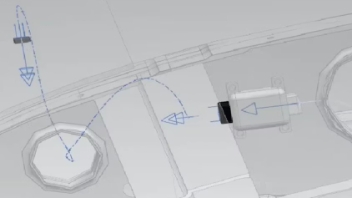

使用基于规则的布线工具优化拥挤装配中组件之间的布线，这些工具可自动从逻辑设计中创建布线路径和连接。

内置设计规则可检查并执行标准实践，并确保连接性，以降低生产成本和减少装配缺陷。为了快速识别和纠正违例，您可以在设计期间、按需或批处理过程中检查规则。

使用参数化布线模型，您可以更轻松地管理设计更改、分析间隙和干涉，并准确计算电线长度和线束直径。
