数字化制造背景下，曲面质量检测工具对于确保产品美观耐用至关重要。NX软件的面形状命令组提供全面细致的曲面分析能力，助力工程师在设计阶段即发现并修正瑕疵，提升性能与外观。
随着NX™软件更新，其曲面质量检测工具，特别是面分析功能，显著增强，确保零件与装配符合严格标准。
曲面质量检测是生产耐用设计的重要组成部分。高质量的表面处理可以增强表面电导率，加强产品抗磨损能力，减少摩擦，并在腐蚀和化学抗性方面发挥作用。对于产品具有光滑轮廓和合理角度，更具有美学吸引力。
NX在“分析”选项卡下有个面形状命令的专用组，其中包含不同的工具和测试，可全面了解您的模型和设计。
在该组中，一些不同的测试包括高亮线、拔模分析和面曲率。所有这些测试都有各自的优势和价值，为改进您的模型和设计提供了绝佳的机会。

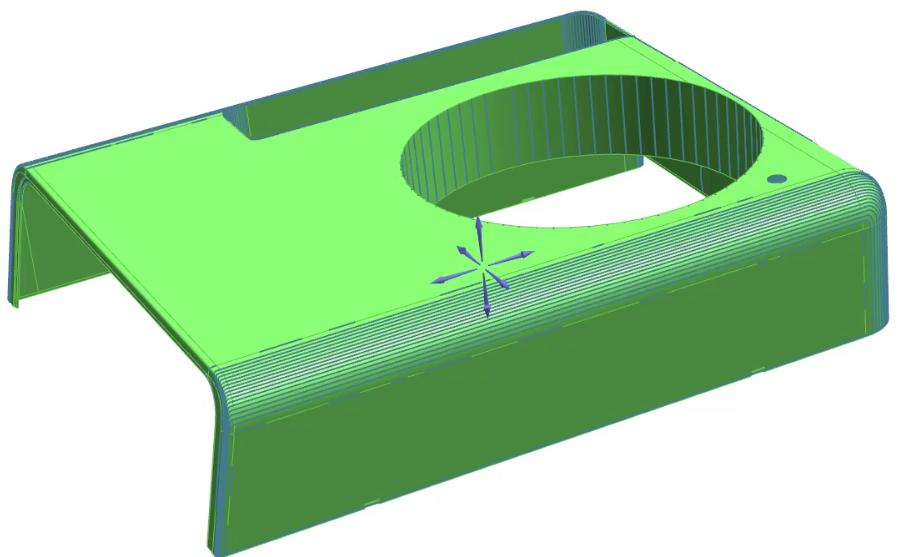

生成高亮线是检查产品设计质量的重要工具。您可以选择反射线、投影线和等值线，以研究在不同光照条件下您的设计外观。
可视化这些高亮线将使许多类型的表面不规则性变得容易显现。要执行这些分析测试，请首先选择要调查的面，然后选择适合产品和设计需求的光照设置。
除了各种高亮线选项外，NX还提供了几种不同的曲面分析工具，包括斜率、半径和距离，它们都会在模型的表面上显示一个表示颜色渐变的色阶梯度，展示所测试分析的不同测量值。
在执行这些测试时，屏幕右侧显示一个不同色值的图例，以便更好地理解显示的颜色的数值。与高亮线一样，不同的曲面分析工具为分析零件和装配件，以满足特定设计要求提供了的最优化资源。
优化曲面分析测试的一个关键工具是定制设计评估的颜色方案和数据范围的能力。这是一个可以将颜色值分成可接受、不可接受和介于两者之间的范围的方法。
要做到这一点，您可以在“数据范围”选项卡下选择“用户定义”选项，然后选择要显示的颜色数量。之后，您可以选择每个颜色范围之间组成的颜色值和关联的颜色。
定制的颜色渐变是突出设计需求中特定范围的重要工具。
执行此操作时，有一个技巧就是将模型分成三个颜色图层：一个用于可接受数值，中间层用于可疑数值，和一个用于不可接受数值的配色方案。
通过掌握这些曲面质量检测工具的使用方法，您将能够更加精准地把握设计的细节，提高产品的质量和性能。
