移 动 曲 线

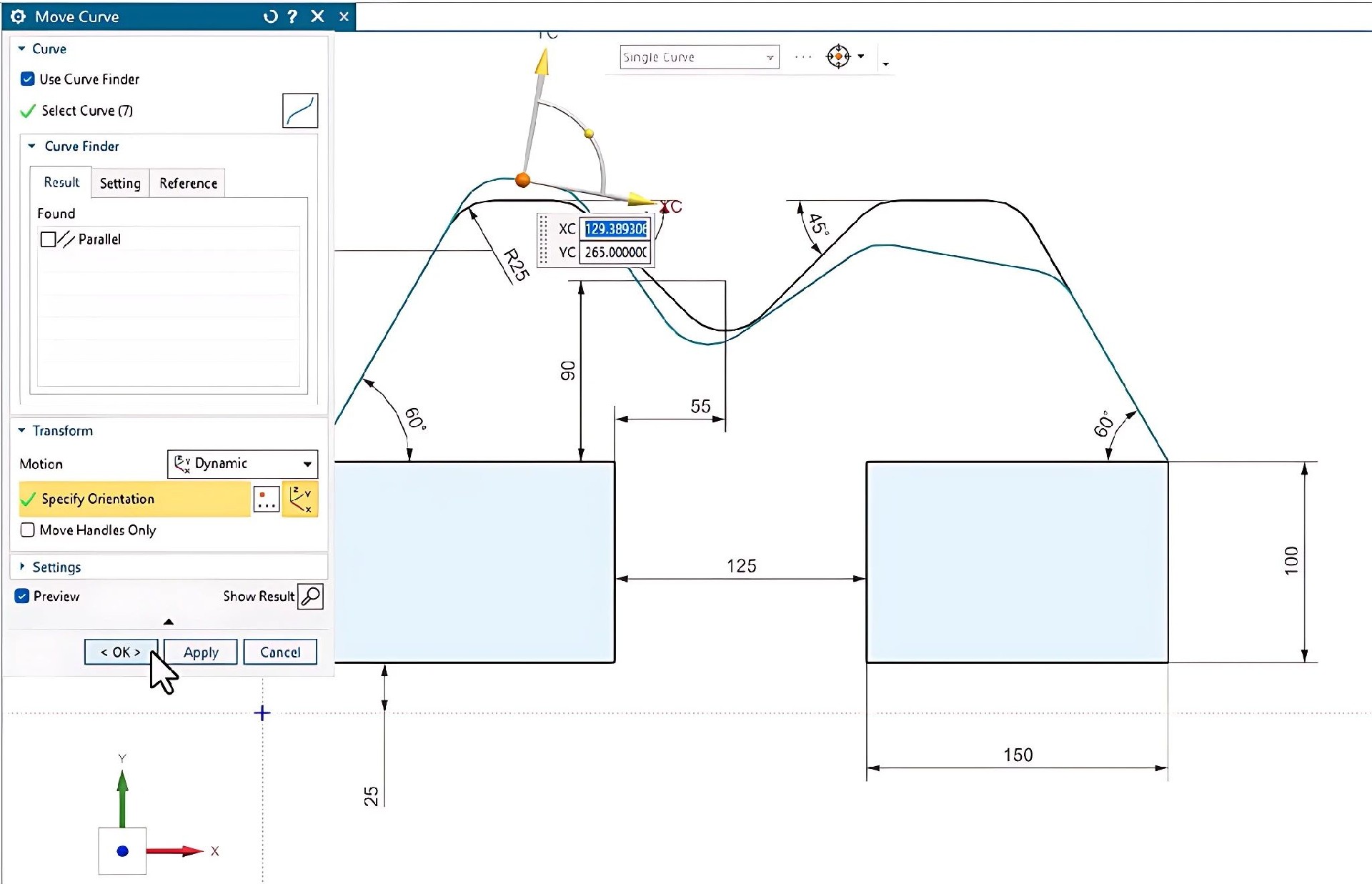

“移动曲线”命令可以移动或旋转一组曲线草图。如果将移动选项设置为“动态”，则可以手动拖拽曲线到相应的位置，或输入特定坐标以获得更高的精准度。

△ NX将会自动调整草图中的关系和相邻曲线，以实现更改

这看起来似乎很简单，但还有一些额外的特征使这个命令更引人注目。

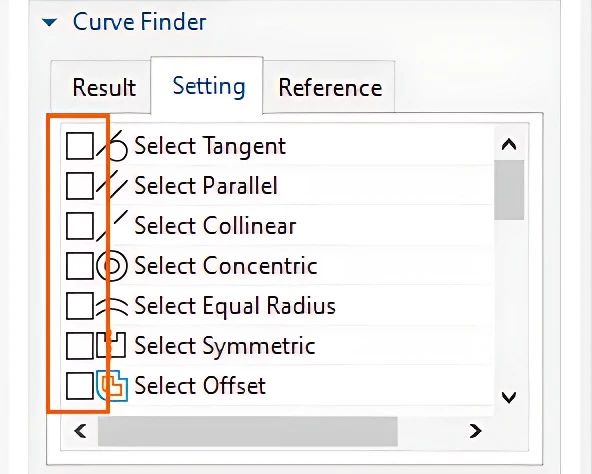

选择“曲线查找器”选项，NX将查看您选择的曲线，并根据特定几何条件在草图中查找其他相关曲线。也就是说，您可以通过一个“移动曲线”命令，就可以移动这条曲线和其他任何相邻的曲线。

您还可以选择一条轴或曲线作为移动操作的对称轴。在移动您选择的曲线时，NX会保持对称性，因此您无需手动判断或事后调整。

  偏置移动曲线

偏置移动曲线是通过偏置指定距离来移动整组草图曲线。

与“移动曲线”一样，如有必要，NX会自动调整草图中的关系和相邻曲线。它还具有相同的“曲线查找器”和对称轴功能，从而增加了额外的实用性。

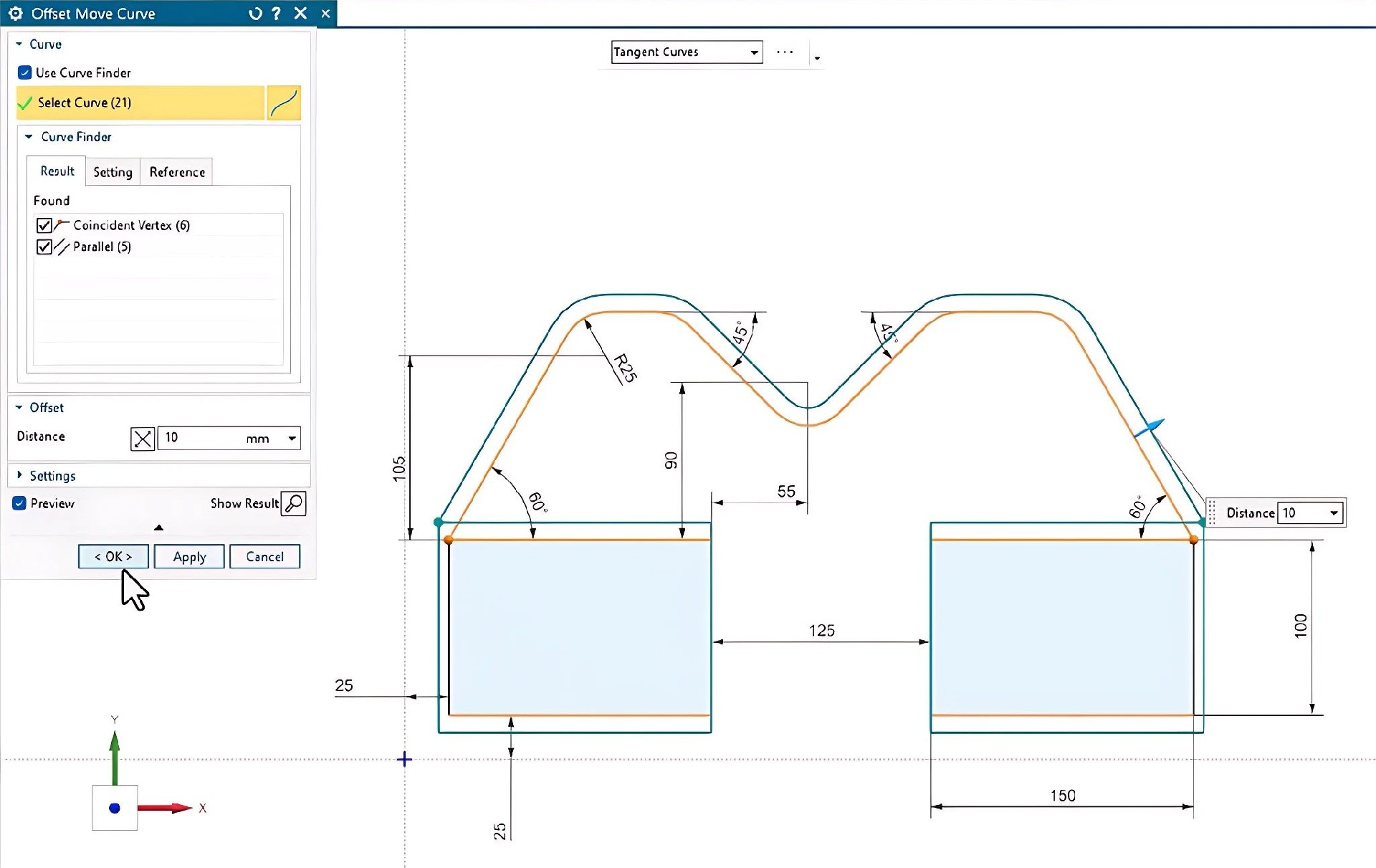

在上面的视频中，展示了“曲线查找器”的实用性。

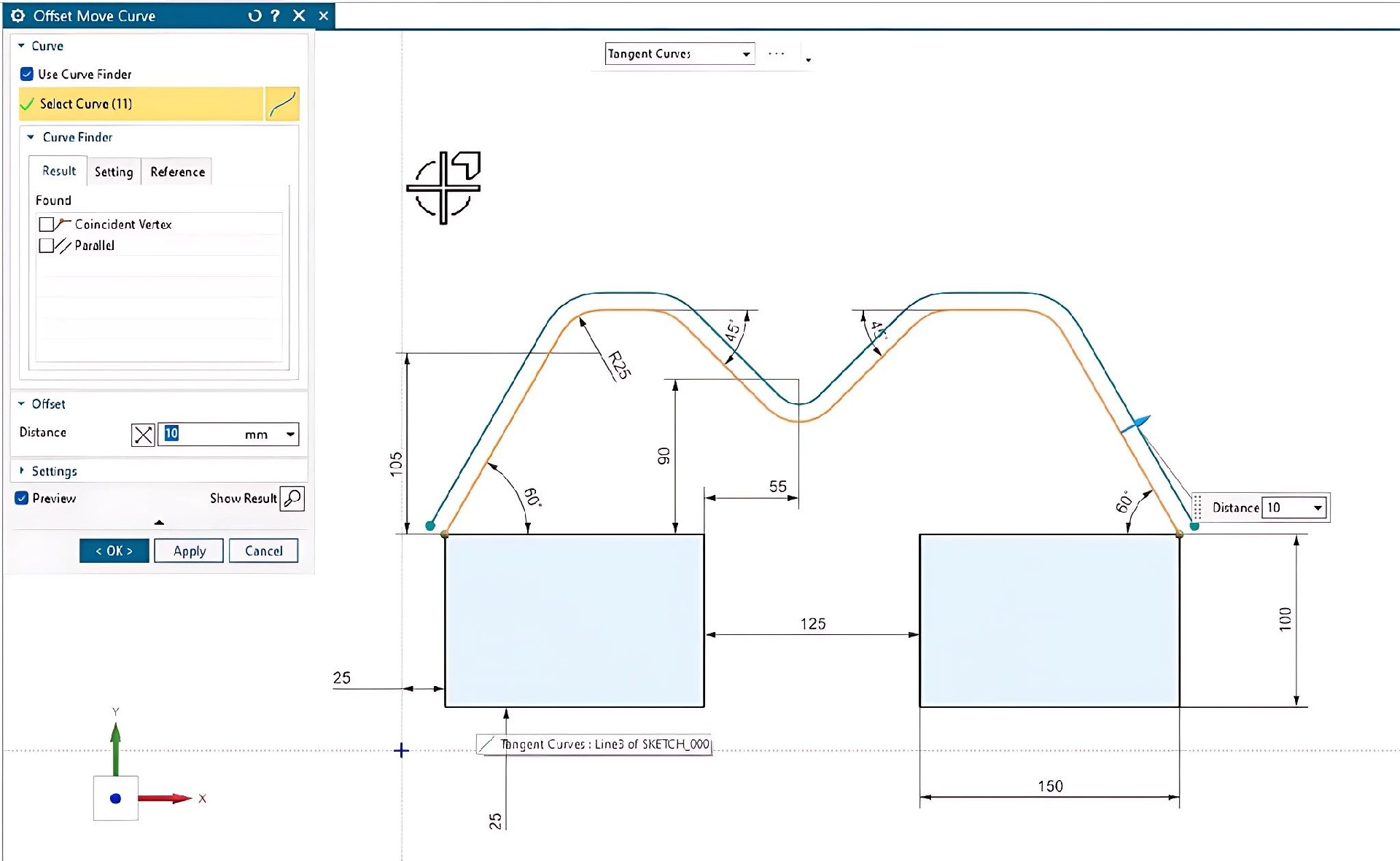

现在，我们想要偏置一组曲线，但这个操作会使它们与草图的其余部分分离。

然而，“曲线查找器”已自动检测到重合曲线和平行曲线，并将其添加到操作中。有了这些附加曲线，NX将会偏置并移动草图的其余部分，使其与主曲线集相匹配。
