我们*新的NX™软件使用的方法与技巧视频介绍了新的“草图导航器”，以及如何使用它分析现有草图。“草图导航器”是一款功能强大的工具，可提供几何体、关系和尺寸的连续浏览。

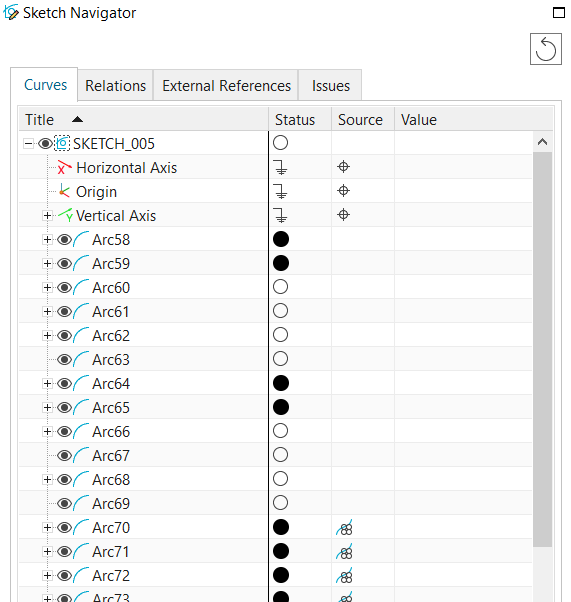

什么是草图导航器？ “草图导航器”是一个出色的工具，用于在详细的层次结构树中查看草图几何体、关系和尺寸。该导航器由四个主要选项卡组成：曲线、关系、外部引用和问题。 ● 曲线 —— 该选项卡列出草图中每条曲线及其状态。我们可以根据其状态确定哪些实体是可移动的。当我们为草图添加尺寸时，NX会动态更新每条曲线的状态。 ● 关系 —— 此选项卡将显示尺寸、表达式以及找到的关系和持久关系。NX同时显示松弛关系和找到的活动关系。我们可以在此选项卡上查看关系并编辑尺寸值。 ● 外部引用 —— 该选项卡显示草图中投影对象的源几何体。它可以帮助我们查看对象的输入和输出。 ● 问题 —— 该选项卡会报告持久关系和表达式之间的冲突，并突出显示失败的投影曲线。使用此选项卡可解决草图中的问题。 完全定义草图 “草图导航器”*重要的功能之一是能够显示草图何时完全定义。通过了解哪些直线和圆弧是可移动的，即可简化尺寸标注过程。要识别这些直线和曲线是否可移动，可到 “曲线”选项卡中的状态栏中查看。 在该选项卡的顶部，您可以看到草图的整体状态。在本例中，我们使用的是SKETCH_005。白色圆圈表示草图仅部分定义，黑色圆圈表示草图已完全定义。 同样，对于单条直线和曲线，状态再次显示为白色或黑色圆圈。这次，白色圆圈表示相关直线或曲线可移动，而黑色圆圈则表示不可移动。 尺寸和关系 “草图导航器”的另一个主要优点是可以显示草图中的所有尺寸和关系。这一功能增强了组织性，确保了整个设计过程的一致性。尺寸、持久关系和找到的关系都可以通过“关系”选项卡进行访问。 由于项已经按类别进行了分类，因此您可以根据需要轻松查找尺寸和关系。要查找草图中的尺寸，只需将鼠标悬停在导航器上或从导航器中选择它们，这时显示窗口中将会突出显示该尺寸。 反之亦然，从显示窗口中获取一个尺寸并在导航器中快速定位也很容易。单击显示窗口中的尺寸也会在导航器中突出显示该尺寸。 要修改尺寸和持久关系，可在“草图导航器”中双击，这样使得调整设计变得简单又高效。 编辑参数 “草图导航器”的另一个重要方面是高效的参数编辑功能。我们之前探讨过如何通过导航器的 “关系”选项卡来更改参数值，但您也可以通过右键单击草图名称并选择 “编辑参数 ”来调整这些参数。 现在打开一个新窗口，其中包含草图中的所有尺寸和图案，以及一个用于实时调整数值的滑块。通过该滑块，您可以轻松实现设计变更的可视化，并快速探索各种可能性。
