在NX2412_CAD设计中，草图是创意的起点，掌握草图绘制技巧，让您的设计更精准、流程更高效！今天，我们将带您快速了解如何从零开始绘制草图，让每一步设计都更加得心应手！
1. 什么是草图？
草图是设计的蓝图，它帮助您把想法转化为具体的形状和结构，是创意的起点。
2. 创建草图 --打下坚实基础
了解不同的草图类型，快速选择*合适的方式来开始设计。
草图类型

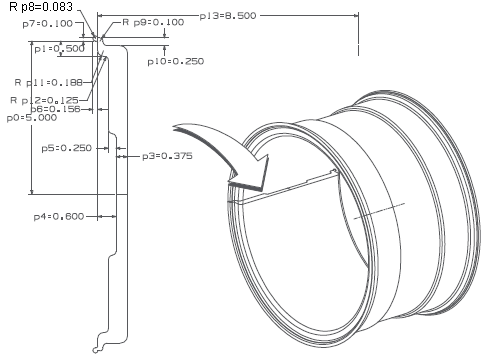

-基于平面的草图(Sketch on Plane)：在已存平表面或一新的基准平面或已存基准平面上创建的草图。是否选择该类型的关键考虑是：
正建立的草图是用于定义部件的基础特征的吗? 如果是，建立基准平面或基准坐标系，然后在其上创建草图。
草图是添加到已存的基础特征上吗? 如果是，选择已存基准平面或部件平表面，或建立与已存基准平面或部件几何体有相关关系的新基准平面。

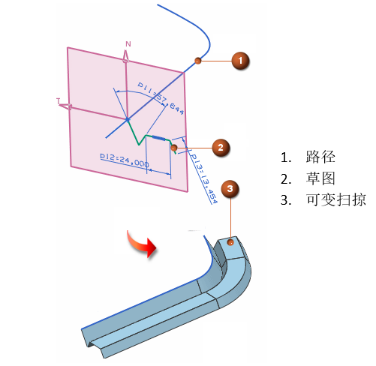

-基于路径的草图(Sketch on Path)：这是一种具有特殊约束类型的草图，利用它为可变扫掠特征建立一轮廓。也可以为拉伸、旋转特征使用这种类型的草图，通过选择目标路径并在该路径上定义草图平面来创建草图。
小提示
可以利用草图重附着命令方便地将草图从“基于平面”切换到“基于路径”，反之亦然。
草绘过程
从绘制到细化，每一步都很关键，掌握流程让设计更高效。在草图作业中的一个典型操作步骤如下：
设定工作层(草图所在层)；
选择一草图平面/路径，需要时定义水平轴和原点；
建立草图曲线；
调整草图曲线之间的位置关系；
添加持久关系(可选)；
根据设计意图添加或修改尺寸；
退出草图。
3. NX草绘技巧 -- 释放您的创意
绘制精确曲线
学会绘制精准的草图曲线，为后续设计打好基础。
对齐角度与几何关系
通过合理的对齐与几何关系，让设计更加规范。
添加与编辑尺寸
控制每个尺寸，确保草图符合实际需求。
4. 编辑草图-- 轻松修改，完美草图

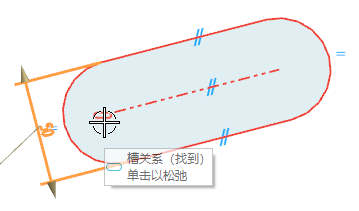

松弛尺寸与关系
调整尺寸和关系，保持草图的灵活性和准确性。

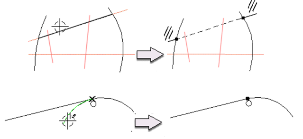

快速修剪与延伸
用快速工具修改草图，节省时间，提升效率。
添加圆角和斜角
让草图更精致，提升设计的实用性和美观度。
5. 控制草图 - 完美调整，随心所欲
显示可动对象与冲突
轻松识别草轻松识别草图中的潜在问题，确保设计准确。
虚拟交点与投影曲线
帮助你精确定位设计中的关键点，避免误差。
及时更新草图
设计完成后，别忘了更新草图，确保它始终保持*新状态。
