今天我们将深入探讨如何高效地创建与编辑标准成形特征。无论是设计工程师，还是CAD新手，了解并熟练掌握孔、槽与螺纹特征的建立，都将*大提升工作效率和设计精度。本篇文章将带您一一了解相关知识点，帮助您在设计中事半功倍！
本章学习目标：
✅ 标准成型特征综述
✅ 建立与编辑孔特征
✅ 建立与编辑槽/螺纹特征
扫掠特征可以通过沿着一条路径（引导线）对截面进行扫掠，创建出复杂的三维几何形状。它是设计中非常实用的功能，能帮助你轻松完成管道、齿轮、线框等各种形状。
在日常设计中，孔、槽、螺纹等特征是非常常见的，学会这些技能会让你在未来的设计工作中游刃有余！
CAD建模是现代工程设计中必备的工具，熟练掌握后，能让你更具竞争力。
当你遇到设计上的难题时，学会如何灵活编辑和调整这些特征，能够快速解决问题，让你在项目中更具优势。
NX 含有几个具有预定义形状的标准成形特征，他们每一个都有自己的个别行为与规则。 有预定义形状的标准成形特征包括：

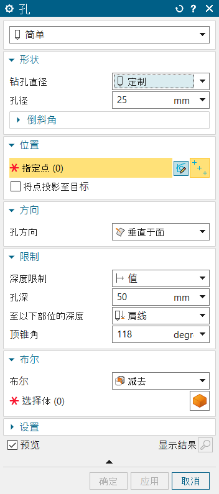

孔特征是产品设计中*常见的形状之一。无论是用来固定零部件、连接电线，还是用于传递流体，孔都是不可或缺的。在NX中，我们可以通过指定孔的类型、尺寸、位置等参数，快速创建标准孔特征。常见的孔类型包括：
有螺纹孔：根据ANSI 或 ISO 标准创建标准螺纹孔
孔系列：在一零件或装配中的一系列多种形式、多个目标体、排成行的孔

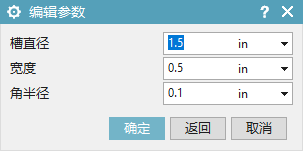

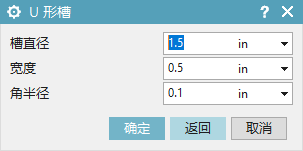

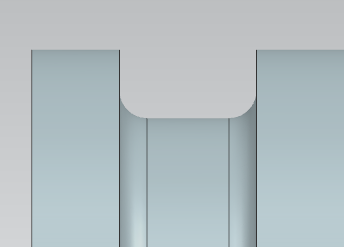

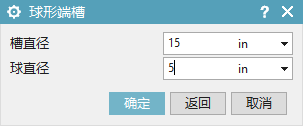

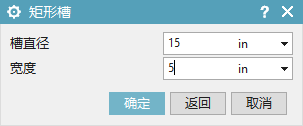

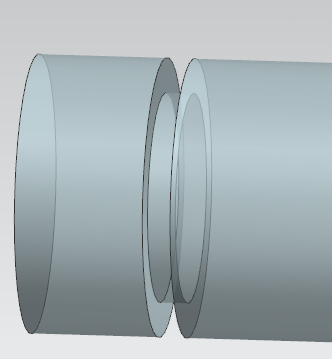

槽特征是常见的结构形状，通常用于配合、定位或者减轻重量等。CAD软件提供了灵活的槽设计工具，可以快速创建矩形槽、圆形槽、U型槽等多种常见槽型。在创建槽特征时，您可以选择合适的槽类型，并通过调整槽的宽度、深度和位置来满足不同设计需求。
螺纹在机械装配中非常重要，它不仅决定了零件的连接方式，还影响到产品的强度与稳定性。在NX中，创建螺纹特征相对简单，通常只需要选择螺纹的类型，并输入螺距、直径等参数，即可完成螺纹特征的生成。NX里可创建两种螺纹：
符号螺纹：以虚线圆圈的形式显示在攻螺纹的一个或几个面上。符号螺纹可使用外部螺纹表文件以确定其参数。
详细螺纹：比符号螺纹看起来更真实，如果特征被修改，则螺纹也相应更新。可以选择生成部分关联的符号螺纹，或指定固定的长度。
在产品设计时，当需要制作产品的工程图时，应选择符号螺纹；如果不需要制作工程图，而是需要反映产品的真实结构，则选择详细螺纹。
