当您已经掌握了NX基础建模命令，却发现面对复杂外形、自由曲面、过渡区域时仍然力不从心——这往往不是命令不熟，而是对曲线与曲面特征的理解还不够深入。本章将系统讲解NX用户必须掌握的核心曲面工具，帮助您真正提升造型能力与曲面控制水平。
本章结束，您将获得：
✅ 独立完成复杂产品外形建模
✅ 曲面修改不再“牵一发而动全身”
✅ 建立清晰的曲面建模思维体系
1. 主体片与过渡片
构建复杂曲面的基础逻辑
在复杂建模中，曲面并不是孤立的，它们之间有清晰的关系，尤其是主体片与过渡片。
主体片（Primary Surface）
主体片是产品的“骨架”，决定了主要外形轮廓。通常，主体片需要较强的曲面控制能力，确保曲线的光顺性和曲面的稳定性。
控制要点：曲率控制、连续性（G1/G2）、面域大小、主流线的方向。
工具选择：适合使用 Through Curves、Studio Spline、Swept 等工具来构建主体片，确保外形的流畅和精确。
过渡片（Transition Surface）
过渡片用于连接主体片，解决连接处的曲率过渡问题。良好的过渡片不仅能够提升曲面的质量，还能减少后期修改的复杂度。
控制要点：平滑过渡、G1/G2连续性、过渡区域的面积大小。
工具选择：Ruled 和 N-Sided Surface 是构建过渡片的常用工具，它们能够快速连接复杂的边界，并保持光滑的曲率过渡。
2. 核心曲面工具系统提升
曲面能力，是工程师迈向高级建模工程师的关键一步。这一章，围绕真实项目建模逻辑，系统讲解，是用户有一次建模思维的升级。

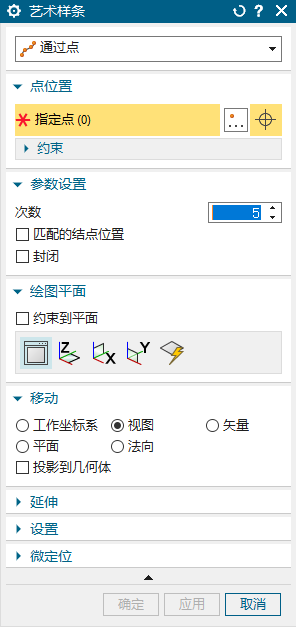

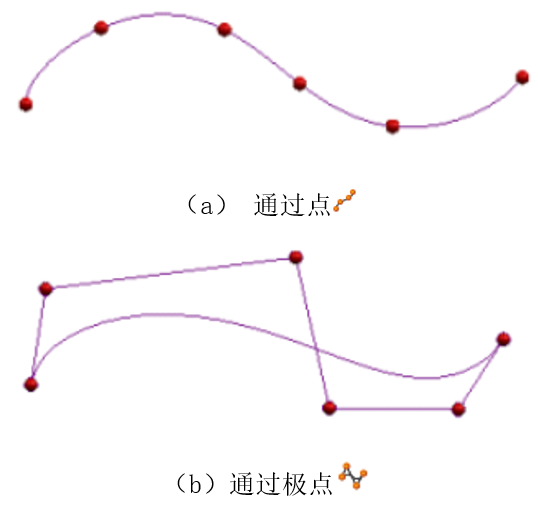

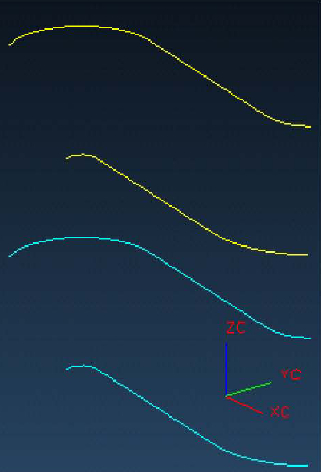

艺术样条（Studio Spline）
是建立高质量曲线的基础工具。它通过调整控制点和曲率，帮助用户精确设计和控制曲线的形态。
应用场景：适用于需要高精度、自由形态控制的产品设计，尤其是复杂外形的曲线设计。
技术要点：熟悉控制点、曲率约束、节点类型等细节，可以更好地操控曲线形态，减少建模过程中出现的误差。

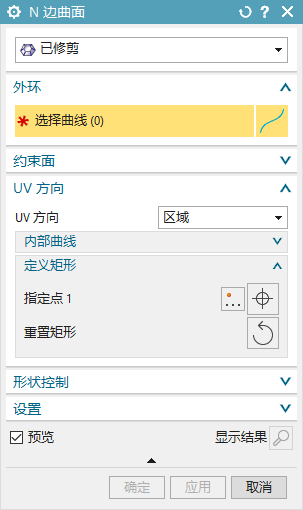

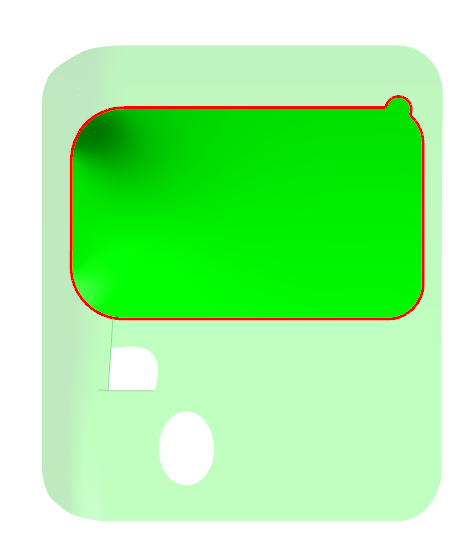

N边建面（N-Sided Surface）
是解决复杂边界补面问题的有效工具。当你需要在多个边界之间填充一个平滑曲面时，N-Sided Surface 能够大大简化建模工作。
应用场景：适用于处理复杂的多边形边界或多个曲面连接区域。
技术要点：N-Sided建面能够根据输入边界自动计算*优曲面，但注意边界的曲率一致性，确保生成的曲面连续平滑。

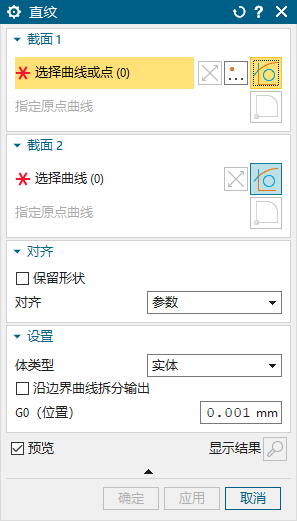

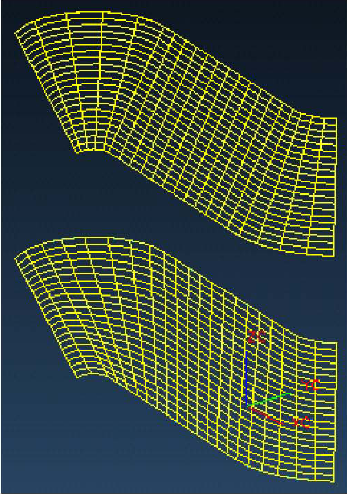

直纹面 （Ruled）
用于通过两条曲线创建规则过渡曲面，是连接复杂边界的常用工具。
应用场景：适用于通过两条曲线（如截面曲线或引导曲线）生成平滑过渡面，特别是在产品造型中存在较为规则的结构时。
技术要点：控制直纹面的方向性和接合处的连续性（G1/G2），避免出现不自然的过渡。

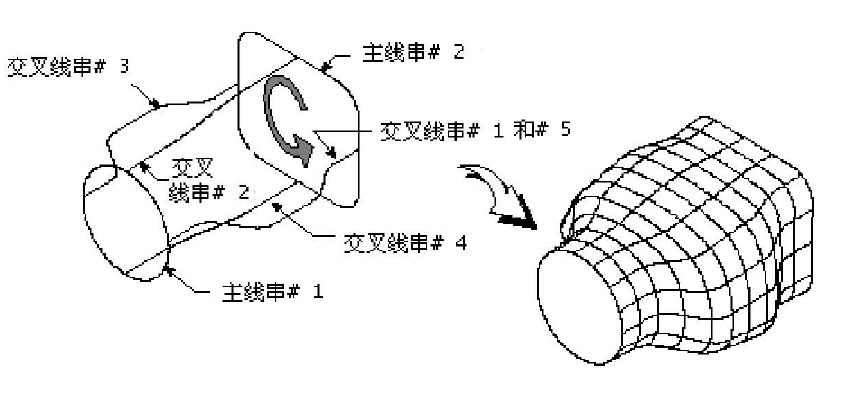

过曲线（Through Curves）
工具通过多条截面曲线生成连续过渡的曲面。它不仅支持更精细的曲面控制，还能确保生成的曲面符合预期的形状。
应用场景：适用于具有多个截面曲线的复杂产品，特别是汽车、航天等行业的曲面建模。
技术要点：注意截面曲线的数量与分布，它们直接影响*终曲面的质量。使用时需确保截面曲线的精确性与连续性，避免出现曲面不平滑或不符合设计要求的情况。

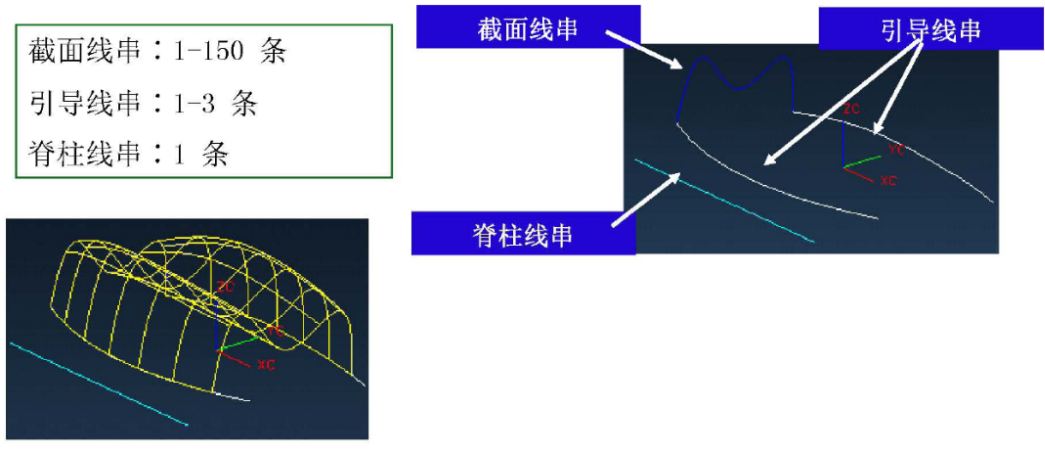

扫掠 （Swept）
通过一个截面沿着一条路径移动，生成实体或曲面。它是工程建模中*常用的工具之一，尤其是在构建连续的外形或结构时。
应用场景：适用于直线、弯曲或变形路径上的扫掠建模，如管道、轨道等结构。
技术要点：注意截面的变化与路径的控制，确保扫掠的轨迹与截面形状始终符合设计要求。
3. 用户能力突破建议
在NX的进阶建模中，曲面建模不仅仅是工具的运用，更是思维和结构的建立。
从主体片到过渡片，每个工具的使用都离不开对曲面组织和曲面质量的深刻理解。
掌握这些工具的使用技巧与应用场景，你不仅能够创建更加精准的产品外形，还能在修改过程中保持建模的高效性和稳定性。
