*怕的是一道看不见的裂纹

 凭经验的“猜谜游戏”

过去，工程师们用的是一个叫“自然网格模型”的工具来分析飞机结构。这个模型就像一幅简笔画——只勾勒出飞机骨架的主要轮廓，把大量细节（比如蒙皮的厚度变化、桁条的拐角弧度）都省略了。

某型民用飞机自然网格有限元模型

用这种模型算出来的结果，只能告诉你“这块区域大概受多大力”，但没法告诉你“这个具体的拐角处应力集中有多高”。这时候，工程师只能凭经验去“猜”——在这个区域内，哪个细节*可能坏？然后单独拿出来做精细分析。

精细模型来了，但新的麻烦也来了

随着计算机性能的提升，工程师们建起了一个“全机精细有限元模型”——相当于在电脑里造了一架拥有上亿个“网格单元”的数字飞机。每一个网格单元都代表一块微小的金属区域，机身蒙皮、桁条、框架的每一个弯曲、每一处厚度变化都保留了。

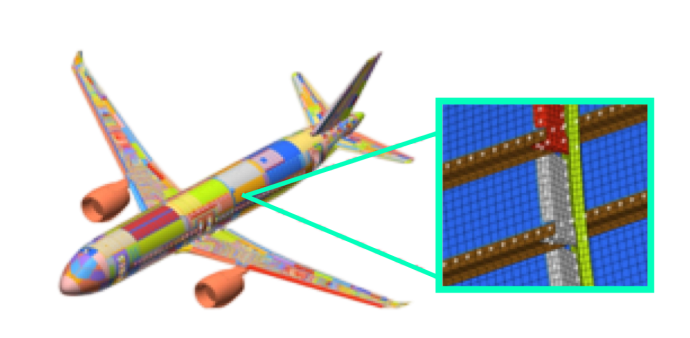

某型民用飞机精细有限元模型

这个模型好到“过分”：它能告诉你机身每一平方厘米金属的受力状态。但问题随之而来——上亿个单元，上万种飞行工况，如果每个单元都算一遍疲劳寿命，数据量之大，根本无法操作。如何在这片由亿万个数据点构成的“星空”中，精准定位那些*可能发生疲劳破坏的位置，成为摆在工程师面前的一道难题。

裂纹通常不长在平整光滑的地方，而总是出现在几何突变的地方——比如拐角、厚度变化处、零件边缘。这是物理规律，逃不掉的。

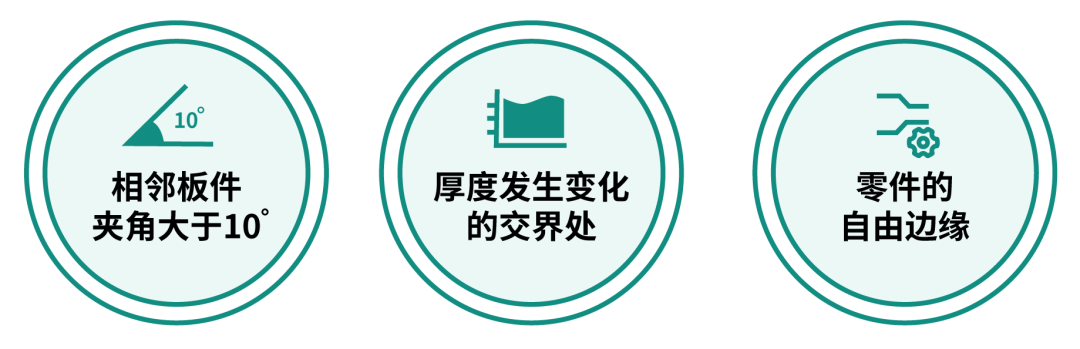

工程师在西门子Hypermesh中编写了一套自动识别脚本，筛选出所有“几何突变”的单元：

这些位置加起来，大概占总单元数的5%不到。其余95%的单元——那些平整区域、光滑曲面——一次性排除，不再进入后续分析。仅凭这一招，算量就降了一个数量级。

经过几何筛选剩下的单元，未必每个都危险——有些位置虽然形状复杂，但实际受力很小。

工程师引入了一个叫“地空地*大主循环损伤比”的指标，用一次*简单、*保守的估算，判断每个单元在*限受力状态下会不会出问题。

这个估算可能偏保守，但计算量*低——一秒钟能算几万个单元。经过这一轮筛选，又剔除了大量“虽然长得危险但实际受力不大”的单元。

*终留下来的，是几百个到上千个“高危嫌疑单元”。对这些单元，工程师才动用完整飞续飞载荷谱进行精确的累积损伤计算，模拟飞机在整个服役寿命中的每一次起飞、巡航、降落，算出每个单元的疲劳损伤累积，*终定位出寿命低于设计标准的风险点。到此，定位任务完成——从亿级数据到几百个精准目标。

是骡子是马，拉去试验场遛遛

让人干人的活

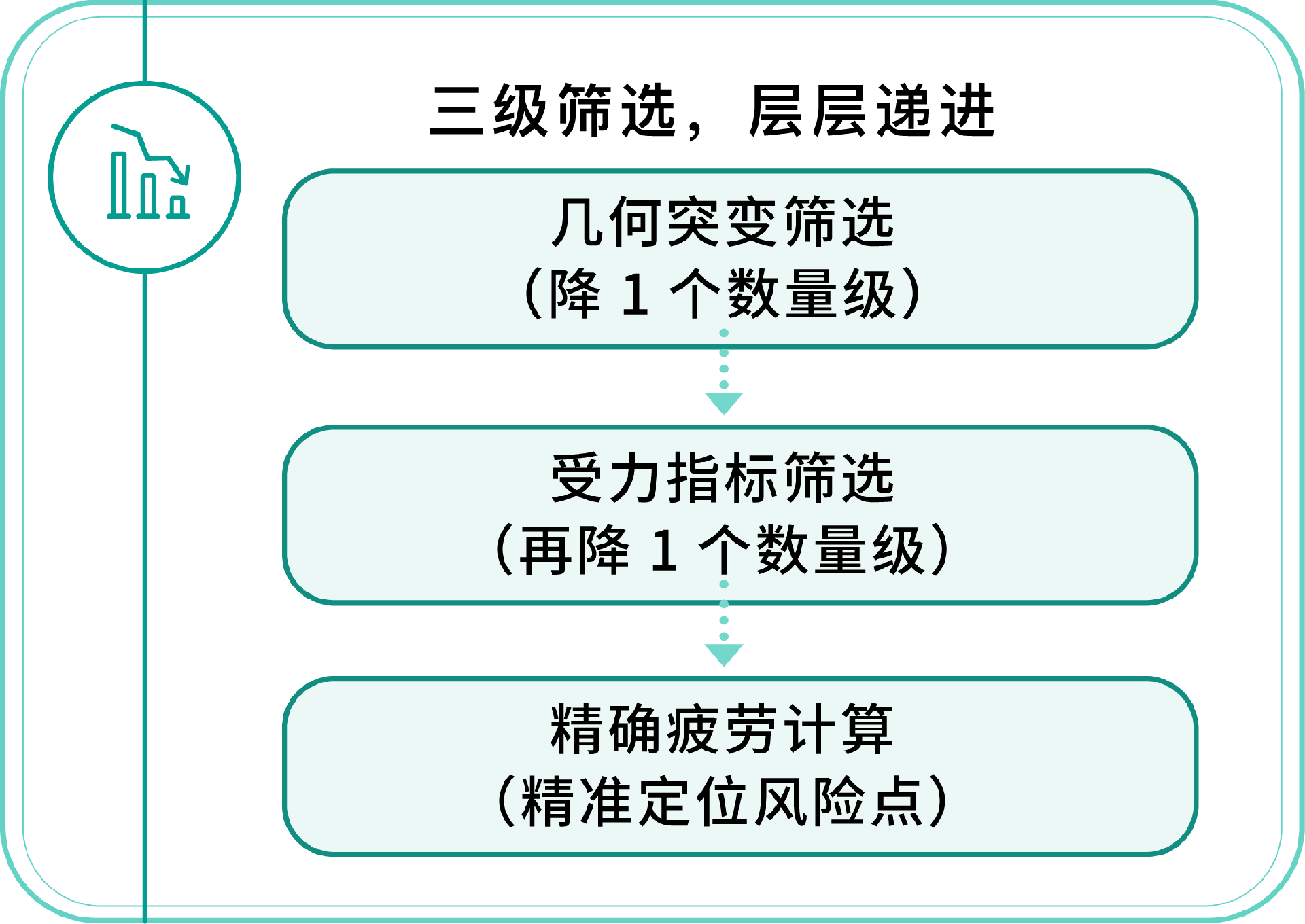

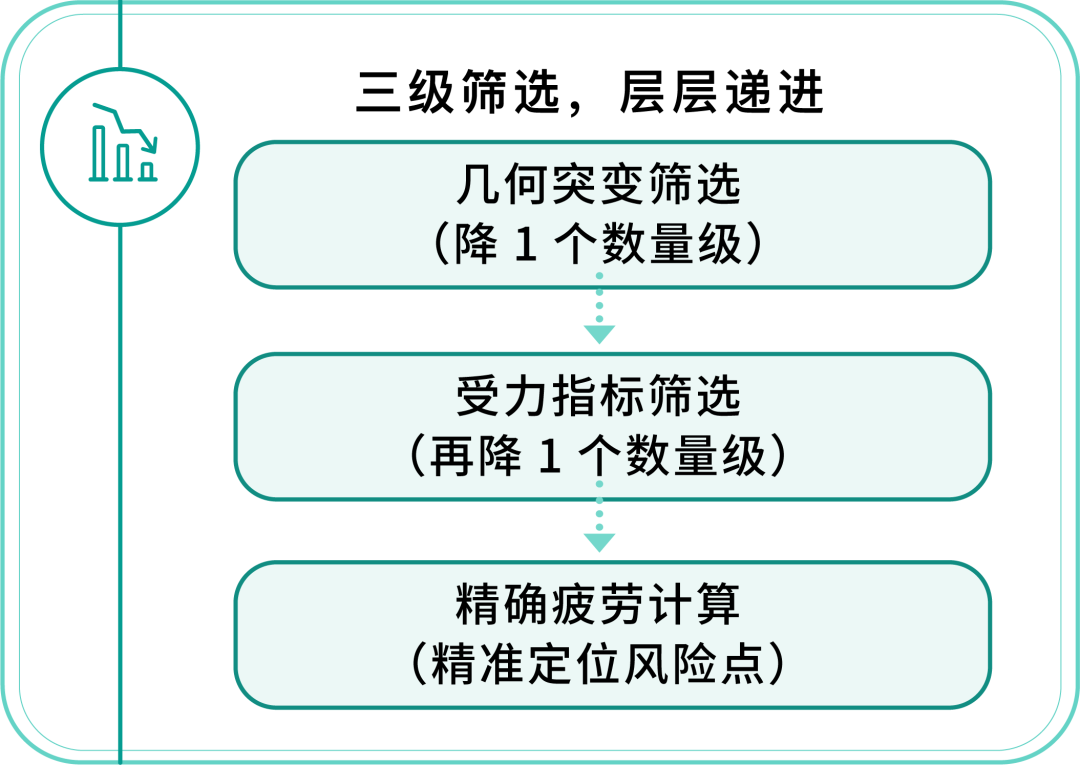

经过这三轮筛选，工程师得以从精细模型中高效筛选出疲劳风险点。新方法能看到传统方法看不到的死角——那些在传统模型中被简化掉的结构细节，恰恰可能成为裂纹的发源地。同时，这套方法体系的建立，降低了对工程师个人经验的依赖，把“靠老师傅拍脑袋判断”变成了“在电脑里标准化筛选”。

工程师的角色从“凭经验猜哪里会坏”，变成了“在软件筛选出的风险点上做*终的工程判断”。既解放了人，也解放了精度。

下一次当你坐在客舱里，望着窗外的机翼在气流中轻轻弯曲时，可以放心地知道：在交付之前，那上面每一个可能被“累坏”的角落，都已经被工程师们在电脑里翻来覆去地检查过了。
