在三维设计流程中，工程图仍然是制造、装配与质量控制的重要依据。对于已经掌握NX建模功能的用户而言，制图能力的提升，是工程图表达能力。在实际项目中，一张合格的工程图不仅要“画得对”，更要“表达清晰、结构合理、符合标准、便于制造”。这正是Designcenter制图模块的核心价值。
本期内容围绕 Designcenter制图-视图系统，系统梳理中级用户必须掌握的12大关键能力，带你从“画图”升级为“表达工程逻辑”。
这章节带你提升的是什么？
✅ 不只是会添加视图
✅ 而是知道什么时候用什么视图
✅ 如何组合视图表达结构逻辑
✅ 如何让图纸服务制造与装配
制图环境与基础构建

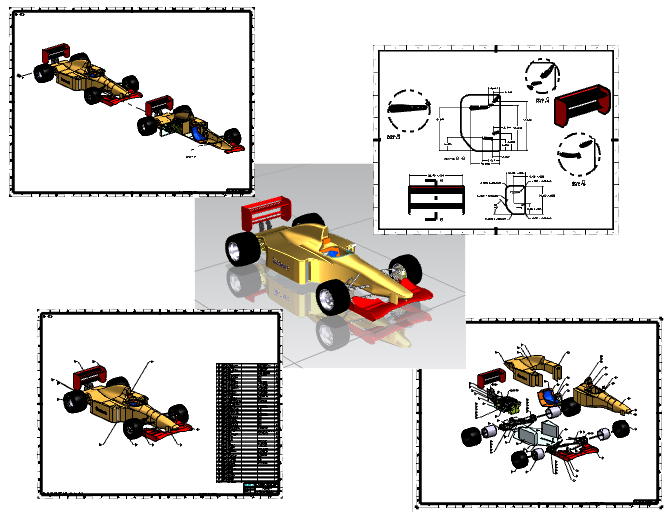

Designcenter制图模块介绍
Designcenter制图基于模型驱动（Model-Based Definition）逻辑构建，所有视图均与三维模型保持关联更新关系。
新建图纸页
重点掌握内容包括：
图纸模板与标准选择（ISO/GB等）
图纸比例与单位设定
标题栏、边框及图纸属性管理
多图纸页管理
图纸设置阶段直接影响后续规范性与效率。
视图体系构建逻辑
添加基础视图
基础视图是整张工程图的核心参考视图，决定投影关系与表达方向。
要点：
主视图方向定义
视图比例控制
模型姿态调整
自动更新机制理解
添加投影视图
投影视图用于建立标准正投影关系。
关键点包括：
自动对齐规则
投影链条逻辑视图继承比例
父子视图关系管理
注意
需重点避免因视图层级混乱导致修改效率降低。
局部表达与结构剖析
制图**项设置
线型与线宽规范
剖面填充规则
标注精度与公差标准
自动标注规则
该部分直接影响企业图纸标准化水平。
局部放大图
适用于小尺寸或高精度结构表达。
放大比例控制
视图关联保持
标注范围管理
剖视图类型及应用场景
不同剖视图用于解决不同结构表达问题。
全剖视图-用于完整展示内部结构
阶梯剖-适用于多层结构或错位孔系表达
半剖-对称零件的高效表达方式
旋转剖-适用于肋板、型材截面表达
局部剖视图-仅剖开关键区域，保持整体完整性
断开视图-用于长轴类或细长零件的紧凑表达
